一、 任務來源及計劃要求

　　根據全國有色金屬標準化委員會相關文件精神， 由寶鈦集團公司承擔本標準起草任務。

　　二、 編制原則

　　目前國內外均無鈦及鈦合金焊接管材專用的鈦帶標準，鈦焊接管材大部分按 ASTMB338 及 GB/T3625 標準簽定，國內焊管用鈦帶幾乎均為國外進口，由于焊管成型過程具有強度尤其是屈服強度值增加、厚度略微減薄的特點，目前國內該用途鈦帶的采購各廠家基本上都在 ASTMB265 的基礎上對力學性能及厚度公差提出一些特殊要求?；谀壳艾F(xiàn)狀，為利于行業產品的發展，將焊接管專用鈦帶的生產、采購與進一步成型相協調，本范主要以 ASTMB265 標準為基礎， 在其基礎上作以合理調整， 以確保焊接管材各項指標滿足標準要求。

　　管材各項指標滿足標準要求。主要技術內容包括：

　　1．產品分類：包括材料的牌號、狀態，產品的型式、規格。

　　2．技術要求：包括化學成分、尺寸允許偏差、力學性能、工藝性能、表面質量。

　　3．試驗方法

　　4．檢驗規則

　　5．標志、包裝等

　　6. 質量證明書

　　三、主要技術內容的說明及與國內、外標準的對比分析

　　1、適用范圍及牌號、規格

　　鑒于目前國內外鈦焊管的主要品種規格，擬定該標準涵蓋 Gr1/TA1 、Gr2/TA2 、Gr3/TA3、Gr7/TA9、Gr11/ TA9-1 、Gr12/TA10 共 12 個牌號，規格為 0.4~2.1 300~610 >500000mm。

　　2、化學成分的規定

　　Gr 系列牌號化學成分與 ASTMB265 及 ASTMB338 標準完全一致， 規定的 TA 系列牌號其成分 TA1 與 Gr1、TA2 與 Gr2、TA3 與 Gr3、TA9 與Gr7、TA9-1 與 Gr11、TA10 與 Gr12 相一致。

　　3、尺寸允許偏差的規定

　　3.1 厚度允許偏差

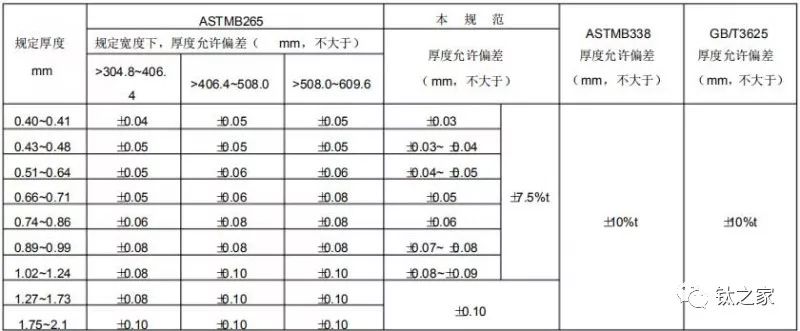

　　ASTMB265 標準在帶寬為 304.8~609.6mm范圍內，按帶寬的不同，厚度允許偏差分為三檔，其中 304.8~406.4mm一檔厚度公差較嚴，表 1 為本規范、 ASTMB265 及 ASTMB338 對厚度公差規定的比較。

　　表 1

　　由表 1 可見，本規范對于厚度偏差的規定嚴于或等同于 ASTMB265 ，嚴于 ASTMB338 及 GB/T3625，按本標準生產、采購的鈦帶成型后，成品焊管壁厚尺寸公差可滿足標準要求。

　　3.2 寬度及寬度允許偏差的規定

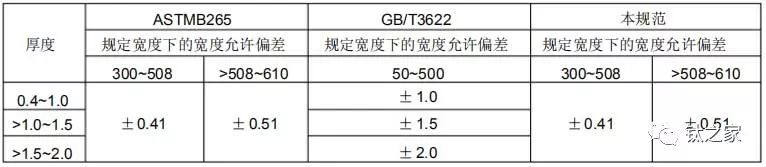

　　由表 2 可見，對于相同厚度的帶材，本規范寬度及寬度允許偏差的規定與 ASTMB265 完全一致；與 GB/T3622 鈦及鈦合金帶、箔材相比較，相同厚度下帶寬尺寸值規定大，且寬度允許偏差較 GB/T3622 嚴格，具體見表 2。

　　表 2

　　3.3 彎曲度及表面質量的要求

　　ASTMB265 中未對側邊彎曲度及表面質量作明確規定， 本規范側邊彎曲度要求為 4mm/2m，嚴于 GB/T3622（3 mm/m），對表面質量的要求與GB/T3622 相等同。

　　4 性能

　　4.1 力學性能

　　鑒于鈦及鈦合金焊管在成型過程中與鈦帶相比強度（尤其屈服強度）有一定程度增加， 為使成品管材滿足 ASTMB338 與 GB/T3625 等熱交換器及冷凝器用鈦及鈦合金無縫和焊接管力學性能的要求，根據我公司多年來鈦焊管生產經驗， 提出了本規范相應指標， 其與 ASTMB338 、ASTMB265 GB/T3625 的性能比較見表 3。

　　4.2 工藝性能

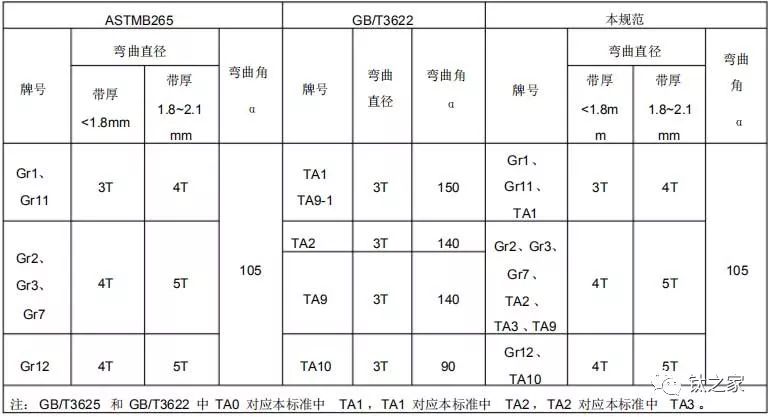

　　本規范中 Gr 系列牌號規定的彎曲方法及指標與 ASTMB265 完全一致。TA 系列牌號除 TA10 外，其余牌號彎曲指標均較 GB/T3622 標準松，具體見表 4。

　　表 4

　　四、參考資料清單

　　ASTM B265-99 鈦及鈦合金帶、薄板和厚板規范

　　GB/T 3622 鈦及鈦合金帶、箔材

　　ASTM B338 熱交換器及冷凝器用鈦及鈦合金無縫管和焊接管

　　GB/T 3625 熱交換器及冷凝器用鈦及鈦合
